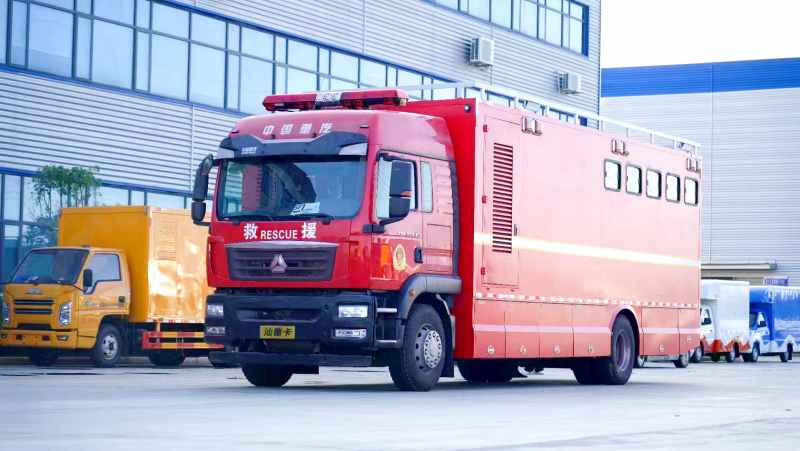

移动卫生间 1、整车综合要求

1.1 ★外形尺寸：长≤  10050mm，宽 2550mm，高3995mm

1.2 保障能力：整车保障处置灾害事故期间现场指挥部工作人员如厕，一次加水情况下能保障 600 人次持续使用车身的颜色应符合 GB/T3181-2008 中规定的 R03 大 红色；

外观应光滑、平整、  色泽均匀，不应有缺漆等缺  陷，车顶和车身涂装的工艺、 颜色保持一致，不得自行增加饰条、饰带、饰物；

1.3 车身颜色和漆料：消防车车身的颜色应符合 GB/T3181-2008 中规定的 R03 大红色；外观应光滑、平整、色泽均匀，不应有缺漆等缺陷，车顶和车身涂装的工艺、颜色保持一致，不得自行增加饰条、饰带、饰物；

1.4 外观标识：按照《消防 救援局关于做好消防救援车辆外观制式涂装工作的通知》（应急消[2019]76 号）要求涂装，车辆前后有预留牌 照架（符合现行应急车牌尺寸，采用金属构件固定后结实耐用）；

1.5 车辆可在-30℃~+45℃ 环境中使用，可在 8 级风条 件下作业，适用于平原高原各类地形；

1.6 整车标记符合GB7258-2004《机动车安全技 术条件》；

1.7 整车外部照明和信号装 置符合 GB4785-1998《汽车及 挂车外部照明和信号装置的安装规定》；

1.8 整车后下防护要求符合 GB11567.1-2001《汽车和挂车后下部防护要求》；

1.9 整车外廓尺寸、轴荷及 质量限值符合 GB1589-2004有关规定；

1.10 所有操作开关、仪表、 器材架及车辆均有符合规范的铭牌标志；

1.11 整车外观保持一定的平整度，具有一定的美观性，所有焊接牢固，光洁，平整； 所有缝隙涂上硅胶，硅胶平整、密封良好；

1.12 所有板材及骨架、零部 件、结构件，均经过严格的 防锈处理，铝型材、铝板、花纹板均进行氧化处理；

1.13 箱体改装后不得影响加油、清洗油箱吸油管滤网，更换电瓶、燃油滤芯、干燥 罐、空气滤芯、柴油滤芯等底盘与上装的维护保养；

1.14 ★配备 360 °行车记录仪（内存 128G）、倒车雷达、 胎压监测系统、警灯警报控  制器，预留 220V 逆变电源插 口 2 个，USB 插口 4 个；车辆 前后各设置 1 个牌照架，

尺寸适于应急车牌安装，后牌照架采用金属构件固定后结实耐用，具有照明功能。

2、技术参数

2.1 底盘：国产专用底盘；

2.2★发动机：最大输出功率257kW；

2.3★最高车速 110km/h；

2.4★发动机型式：涡轮增压柴油机；

2.5 燃料种类:柴油；

2.6 变速器：手动变速；

2.7 驱动方式：4×2；

2.8 方向盘：多功能方向盘；

2.9 悬架装置：钢板弹簧悬架或者空气弹簧、双向作用筒、式减震器；

2.10 配备独立的冷暖空调；

2.11 接近角/离去角 16 °/9 ° , 最小离地间隙 420mm， 底盘前端设置拖钩，后端设置牵引钩；

2.12 油箱：容积 300L，金属材质；加装滤网，油箱盖带锁，并具备防冻解冻功能，适合在严寒条件下正常使用；

2.13 尾气排放：国六排放标准，尿素罐具有防冻、解冻功能；

2.14 转向系统：带液压助力转向系统，高度和倾斜角可调；

2.15 驾乘室：密闭性良好，外形美观、平整，座位 2，3人，具有中控锁；

2.16 车门设置：门开启角度 85 ° , 上下车踏板强度加强，具有防滑、LED 踏步灯；

2.17 驾驶员及副驾驶座椅座 椅高度、角度、前后位置可 调和两侧配置可调节高低的 扶手，配备符合国家标准的 三点式安全带，座椅设计符 合人体工程学要求，坐、靠 舒适；配备遮光帘、乘员座椅舒适度符合长途乘坐要求；

2.18 驾驶室后视镜安装要  求：两侧电加热后视镜，电 动可调节、两侧广角加热后视镜，驾驶室前盲区镜并符；合 GB15084-2013《机动车辆 间接视野装置性能和安装要求》；

2.19 制动系统要求：★前轮 盘式制动器、ABS 防抱死刹车 系统，EBS(电控制动系统） 空气制动系统，制动系统免 调整、安装配备 ESP 电子车 身稳定系统、等辅助制动装 置，保障山路、陡坡、冰雪路面等路面安全制动要求；

2.20 轮胎:子午线真空钢丝胎，备胎 1 条，与驱动轮一致；

2.21 加装寒区包，确保车辆在严寒条件下正常使用；

2.22 底盘必须为车辆采购合 同签订当年及以后生产的底 盘，交车时需提供底盘出厂合格证；

3、技术需求

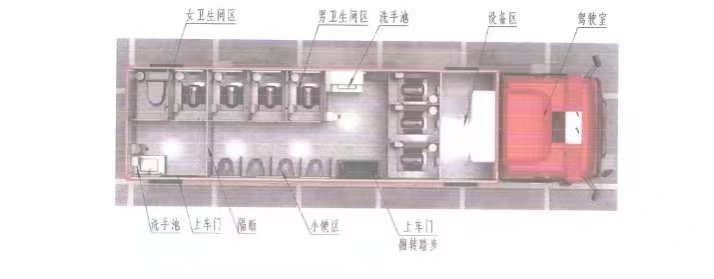

3.1 车厢采用优质铝合金结 构，设置 5 个独立厕位，小便器 4 个，其中女厕位 2 个；

3.2 保护使用者隐私，配置洗手池；

3.3 整车设置夜间照明装置；

3.4 每个厕位配备免冲一体  式打包坐便器或蹲便器，304 不锈钢材质，耐腐蚀、抗静电；

3.5 清水箱容积：500L；

3.6 厢体内饰：车内装饰材料全部采用阻燃环保型材料，需具备防尘、防水、防磨、防静电功能；中间过道铺设防滑垫，并加装不锈钢地漏；

3.7 男女间均设独立排风系统；

3.8 框架结构:整体采用碳钢 焊接而成；车箱四周墙体采  用外为2.0mm 镀锌铝板蒙皮， 中部墙体采用镀锌矩管骨架  +环保阻燃保温材料填充，厢体具备良好的电源接地和信号接地；

3.9 设备间净水箱：不锈钢材 质，厚度 4mm，设有进出水呼 吸阀、液位指示传感器、排污口，设置保温设施；

3.10 污水箱：污水箱容积： 800L，合理设置上水口、排 污口、清洁检修口，不锈钢 材质，厚度 4mm，设有进出水呼吸阀、液位指示传感器、排污口，设置保温设施；

3.11 水泵：带有保压装置控 制泵的启停，功率：1.5kW、 增压泵流量：8m。/h、增压泵压力 30KPa；

3.12 冷暖空调:可根据环境冷暖程度自由调整；

3.13 温湿度计：电子温度湿度计；

3.14 控制柜：包含上装电源， 各类设备控制、净水和污水液位报警；

3.15 男生卫生间：蹲便器 2 个，坐便器 1 个，小便器 4个，洗手盆 1 个；

3.16 女士卫生间：蹲便器 1个，坐便器 1 个，洗手盆 1个

3.17 地面：石塑地板，厚度5mm；

3.18 隔断：优质抗倍板，厚度 12mm；

3.19 内部吊顶：镀锌矩管骨 架+环保阻燃保温材料填充， 基层采用优质的欧松板，外层采用竹木纤维；

3.20 衣帽钩：最大承重 10公斤；

3.21 废纸篓：10L 塑料制品；

3.22 手纸盒：304 不锈钢

3.23 多功能洗手台：洗手盆、 上方配有全尺寸镜、感应龙  头、手纸盒、洗手液、速热电热水器；

3.24 烘手机：感应式热风烘干；

3.25 锁具：不锈钢；

3.26 门：钢骨架+铝塑板装饰或厚度 12mm 抗倍板；

3.27 上下水管、阀门等配件：给水 PPR，排水 U-PVC；

3.28 排风系统：卫生间内设 置换气设备，各管道有防止 反味装置，特点：雨水传感器，下雨可自动闭合；

3.29 踢脚线：不锈钢，高于地面 12cm；

3.30 排污泵：电机功率：1.5kW，流量：20m。/h（扬程6.5 米），接口尺寸：DN50mm；

3.31★冬季防冻措施：设立 清水管路及污水管路智能排 空功能，收车后排尽管路内 清水及污水，具备清水箱、清水管路加热功能；

4、电器及控制设备

4.1 供电系统：24V，蓄电池： 2×12V，蓄电池容量 180Ah， 发动机电流 100A,带有可复  位熔断器，且带可拆卸蓄电池箱盖板；

4.2 各类指示灯：转向灯显示器，远、近光，仪表板显示亮度调节，电瓶充电指示器，驻车制动指示灯，前雾灯，后雾灯，警灯警报系统“开 ” 指示灯、厢体/门“打开”示灯；

4.3 紧急警示灯：制动系统气压低报警，发动机润滑系 统低压报警，空滤器堵塞报警等；

4.4 开关：蓄电池总电源开关，双重控制，一个电子开关位于驾驶室内，一个手动开关位于蓄电池箱近旁；蓄电池安装部位合理，更换方 便。电动式雨刷间歇开关，等各类开关设置科学合理；

4.5 符合国家标准的前照灯、停车灯、转向灯、倒车灯、牌照灯和前后雾灯等，上装和消防系统的所有保险丝和继电器安装在一个保险盒中；

4.6 电气系统线路改装要求： 整车电路标识清楚，每根电线都具备单独编号，整车电气系统线路采用铜芯或铜合金芯电线，正负电极线路颜 色区分明显，改装线路具有防水、防尘性能，

各线路捆扎整齐，线路铺设位置便于 检查维修，改装线路裸露在 车体外部、接近热源、靠近油箱等情况下应加装隔板或相应的保护；

4.7 警灯、警报及通信装置：驾驶室内预留相关通信接口；视情在副驾驶位置安装 电子警报器、警灯开关，车顶前面安装有长排警灯、车前、车厢两侧、尾部等安装

红色爆闪灯，警灯、警报器 各自采用独立控制开关，爆闪灯采用并联方式，可独立控制开关，车辆两侧上方各 配有侧照明灯（每侧不少于 2个），警报器及扩音装置100W；

4.8 静音发电机：燃料汽油或 者柴油，配电瓶、机油、电启动（8kW、计时功能、电压： 380V 和 220V），发电机接地钎加装 T 型把手，方便插入地面后拔出，满载运行时间12h；

4.9 独立发电机散热风扇：无刷散热风机；

4.10 配电箱：总电源与各分 路过电压过电流保护、漏电 流保护等、市电多种供电方 式设有、总电源符合220V/380V 的电源输出，具有 市电/发电切换，直流/交流 分开控制所有用电设备都有 独立控制总开关；

4.11 车内照明灯及车外场地灯：车内 LED 照明灯及车外场地照明灯；

4.12 应配有使用 220 V 市电对蓄电池充电的充电器；

4.13 防雷器：电源防雷、浪涌保护器

5.应急照明系统

5.1 额定电压 11.1 V；

5.2 电池额定容量  5Ah ；

5.3 额定功率 ：3×4W ，外形尺寸：177×155×210mm；

5.4 环境温度-25 °C~+55 °C；

5.5 续航 10H～80H；

5.6 产品外观应无明显机械损伤、紧固部分无松动;塑料 件无起泡、裂开、变形以及灌注物溢出现象；产品零部件应装配牢固，连接可靠;样 品可手动上下转动灯头调节光束照射方向,调节角度不低于 100 度；

5.7 样品从 1m 的高度跌落四次，跌落所产生的损伤不应使电气设备失效；

5.8 经IP6X 防尘试验，外壳内无明显的灰尘沉积；

5.9 样品连续运行至高温稳 定，测定最高稳定表面温度不应超电气设备上标明的温度或温度组别；

5.10 强光工作模式、距灯头 中心 1m 处光斑中心的照度值≥12000Lx;

5.11 密封圈、胶封物存放在相对湿度 90%，温度为 95%C的环境中 672h 应无明显变化；

5.12 应配置电量显示功能；

5.13 产品通过结构和参数检 查、抗冲压击试验、外壳防护等级、温度试验、热剧变试验、耐热试验、耐寒试验、外壳耐压试验，并提供相关检测报告。

6.消毒杀菌设备

6.1消毒杀菌设备：1 个，甲醛去 除率 98.8%；2h 时间内对白色葡萄球菌的消亡率为99.94%，并提供相关检验报告。

7、随车附件

7.1 随车文件（中文）；

7.2 底盘使用、维护说明书（3份）

7.3 底盘质量保修卡、合格证（1 份）；

7.4 底盘维修手册（1 份）；

7.5 底盘改装手册（1 份）；

7.6 底盘电气原理图（1 份）；

7.7 底盘零件目录图册（2份）；

7.8 底盘厂家提供的底盘随车配件清单（1 份）；

7.9 车辆整车合格证（1 份）；

7.10 上装操作使用说明书（附零部件结构图和技术资 料，生产厂商联系方式及地 址），配操作演示示范光盘（3份、电子版 1 份）；

7.11 上装维护保养说明书（附管路系统、气动系统、 电路配线图）（3 份、电子版 1 份），上装零配件目录图册（3 份）；

7.12 随车工具清单、器材清单（1 份）；

7.13 车架号、发动机号拓印件（2 份）；

7.14 跟踪服务卡（1 份）；

7.15 随车免费提供部分底盘和上装、随车设备使用、保 养、维修用的配件、必备工具和易损备件（附清单）；

8.随车器材（配置不低于表内数量及规格型号）

1.灭火 器（含支架）4kg  具 2

2.三角警示架       套 1

3.随车工具       套 1

4.电路 检测工具     套 1

5.车辆 限位块      块5

6.随车千斤顶      套 1

7.备胎         条 1

8.轮胎充气管≥10m           根1带接头

9.备用保险套装      套 1

★所有操作开关、仪表、器材架及车辆均有规范的永久性中文铭牌标识；

★驾驶室显著位置黏贴永久 性二维码，扫描可查看车辆 性能、维护保养方法、使用 注意事项、产品认证证书等相关材料。
