CLW5040XXCZ6型宣传车

宣传车技术参数要求：

一、整车要求

满足国六排放标准底盘，柴油发动机，整车符合国内蓝牌上户标准。车辆含有 全彩LED显示屏，电脑控制系统，音频播放系统，车载专用发电机供电装置，

运用工业控制技术、视频技术、可满足主流格式的视频宣传。

整车参数要求：

外廊尺寸： ≤6000*2040*2990mm

总质量： ≤5000kg

整备质量： ≥4200kg

二、底盘参数要求

品牌：国产知名品牌底盘 驱动型式：4×2

前桥允许载荷： ≥1800KG,

后桥允许载荷： ≥2650KG,

发动机额定功车： ≥85kw

轴距： ≥3360mm

最高车速： ≥95km/h

燃油种类：柴油

排放依据标准：国六

转向形式：方向盘

三、驾驶室要求

结构：原车平头单排驾驶室，全钢框架焊接结构。

座位设置：3 人。

要求：电动门窗、驾驶室翻转、ABS、动转，驾驶室空调。

四、整车改装

箱体结构：整体式框架结构，骨架采用优质碳钢焊接而成，外蒙皮为板材焊接， 保证整车有足够的强度及刚度；满足轻量化和整车强度要求，具有良好的密封性；

厢体内地板采用铝花纹板，防腐防锈、耐酸耐碱；整体美观实用造型美观， 内饰板材防水防潮便于清理。

车漆：整车喷涂专用车漆，除不锈钢、铝材为金属车色外，主色为消防红。

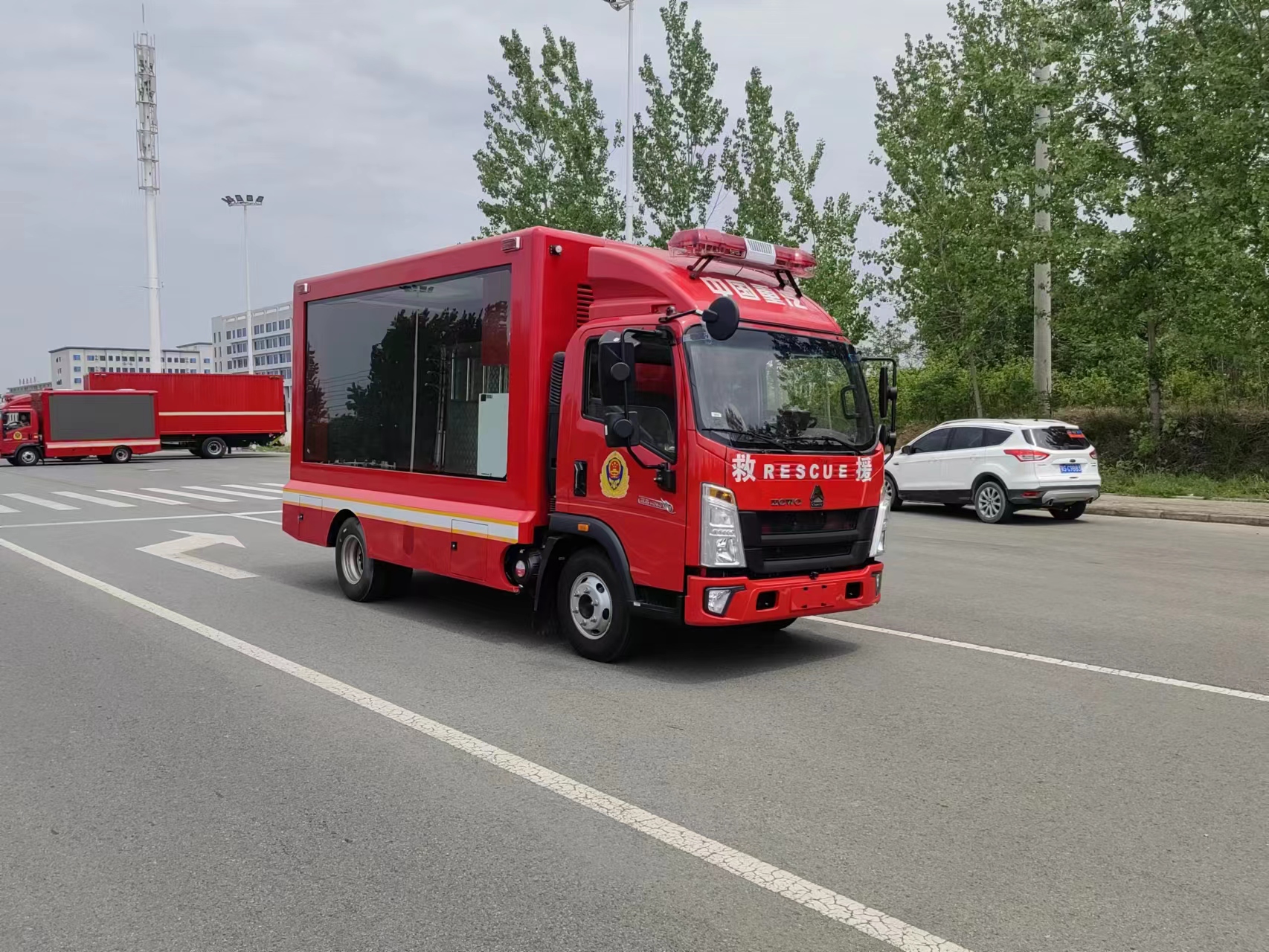

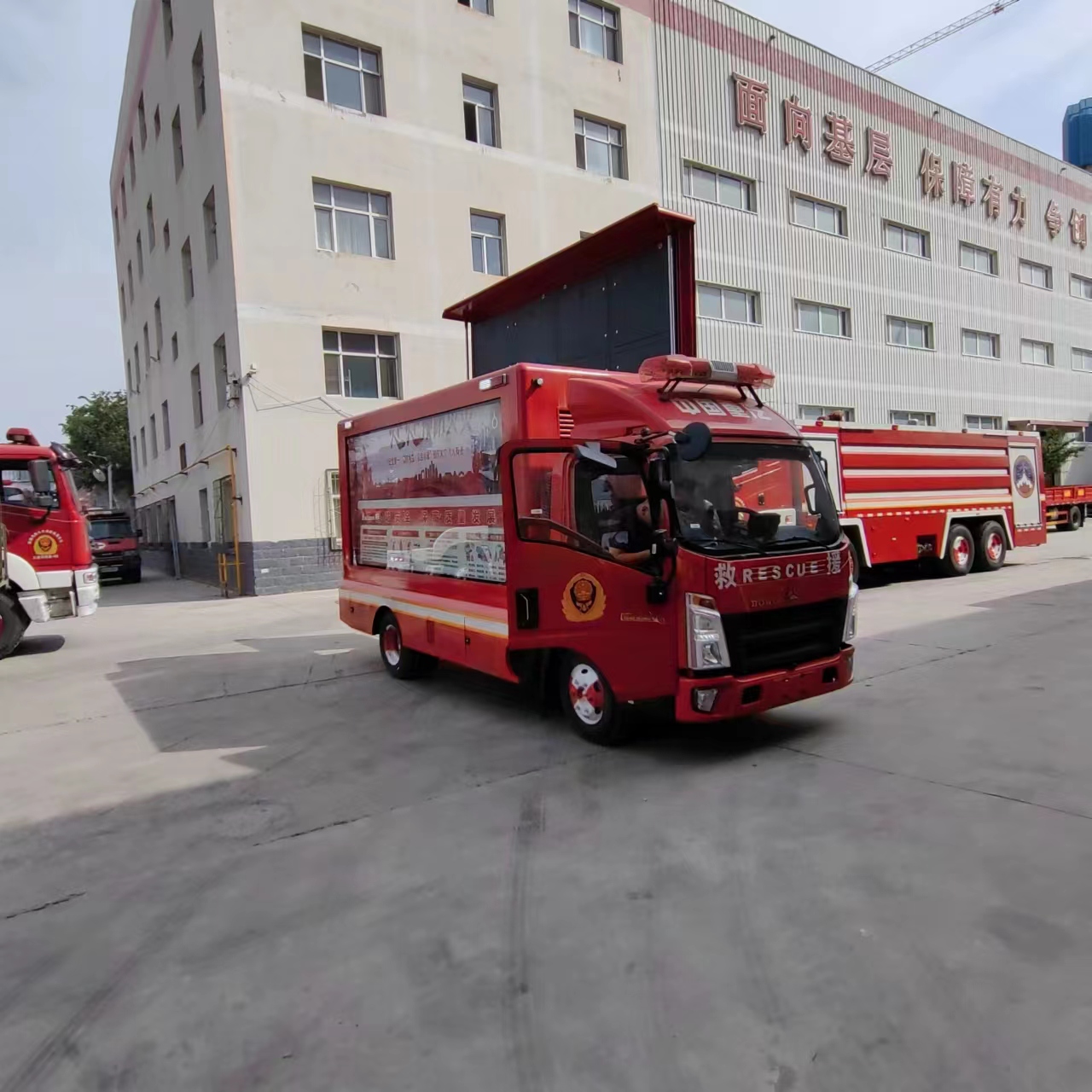

基车结构：车体两侧安装有 LED 全彩屏幕，正驾驶侧屏幕可向上液压举升，尾部有可显示红色字幕的LED 屏幕，

车厢内安装控制系统：台式电脑，安装功放， 防水音柱。

箱体配有前、后示廓灯，下裙边设计制作专用杂物舱，检修口柜门。

五、上装配置要求

5.1．ED 彩色屏幕

5.1.1 类型：LED 表贴全彩。

5.1.2 屏幕尺寸： ≥3840* 1760mm。

5.1.3 像素结构：表贴三合一 LED。

5.1.4 像素间距（mm）： ≤5。

5.1.5 模组分辨车：（W×H）64×32=2048

5.1.6 模组尺寸（mm）：320（W） × 160（H）。

5.1.7 亮度校正：支持。

5.1.8 颜色校正：支持。

5.1.9 亮度（nits）： ≥4200，可调节。

5.1.10 色温（K）：3000-9300K。

5.1.11 灰度等级（Bit）：12/14/16。

5.1.12 水平视角 ( ° ) ：120。

5.1.13 垂直视角 ( ° ) ：120。

5.1.14 最大对比度： ≥3000:1。

5.1.15 换帧频车（Hz）：60。

5.1.16 刷新车（Hz）： ≥1920/960

5.1.17 安装方式：箱体。

5.1.18 维护方式：后维护。

5.2 发电机供电系统

5.2.1 类型：静音发电机。

5.2.2 燃油种类：柴油。

5.2.3 品牌：国产知名品牌。

5.2.4 功率： ≥8KW。

5.2.5 冷却方式：水冷。

5.2.6:额定电压：115/230V。

5.2.7 额定电流≥36.9A。

5.2.8 噪音 7M 范围： ≤65db。

5.2.9 额定频车：50Hz。

5.3 外接市电功能

5.3.1 市电接口装置：220V。

5.3.2 电线规格≥6 平方。

5.3.3 线缆长度≥30 米。

5.4 操作系统：

5.4.1 类型：工控电脑。

5.4.2 主板：知名品牌，CPU：知名品牌。

5.4.3 处理器：四核处理器。

5.4.4 运行内存： ≥4G。

5.4.5 固态硬盘： ≥120G。

5.4.6 电源：宽幅电源。

5.4.7 网卡：千兆。

5.4.8 鼠标类型：光标。

5.4.9 显示器： ≥19 寸。

5.5 音响系统

5.5.1 功放：公共广播系统。

5.5.2 额定功车： ≥200W。

5.5.3 输入灵敏度： ≥75V。

5.5.4 信噪比：＞80B。

5.5.5 失真度：＜0.1%。

5.5.6 频车响应：50HZ-15KHZ±3dB。

5.5.7 电源：AC220V±10%50HZ-60HZ。

5.5.8 功能满足 2 路话筒输入，MIC1 优先，3 路线路输入（AUX1.2.3），高音， 低压独立调节，USB 接口，MP3 播放。

5.5.9 防水音柱类型：定压喇叭。

5.5.10 数量≥4 支。

5.5.11 额定功车： ≥30W。

5.5.12 喇叭口径： ≥2*3 寸。

5.5.13 灵敏度：89±3Db。

5.5.14 信噪比：＞85dB。

5.5.15 失真度：＜0.1%，尺寸：100*70*344mm。

5.5.16 频车响应：150HZ-14KHZ。

5.5.17 防水等级：6 级。

5.6 通风装置

5.6.1 顶部通风天窗：一次冲压成型标准件。

5.6.2 数量： ≥2 支。

5.6.3 尺寸： ≥600*600mm。

5.6.4 前板排气扇： ≥2 支。

5.7 升降装置

5.7.1 车辆具备升降广告播放装置的专用结构。

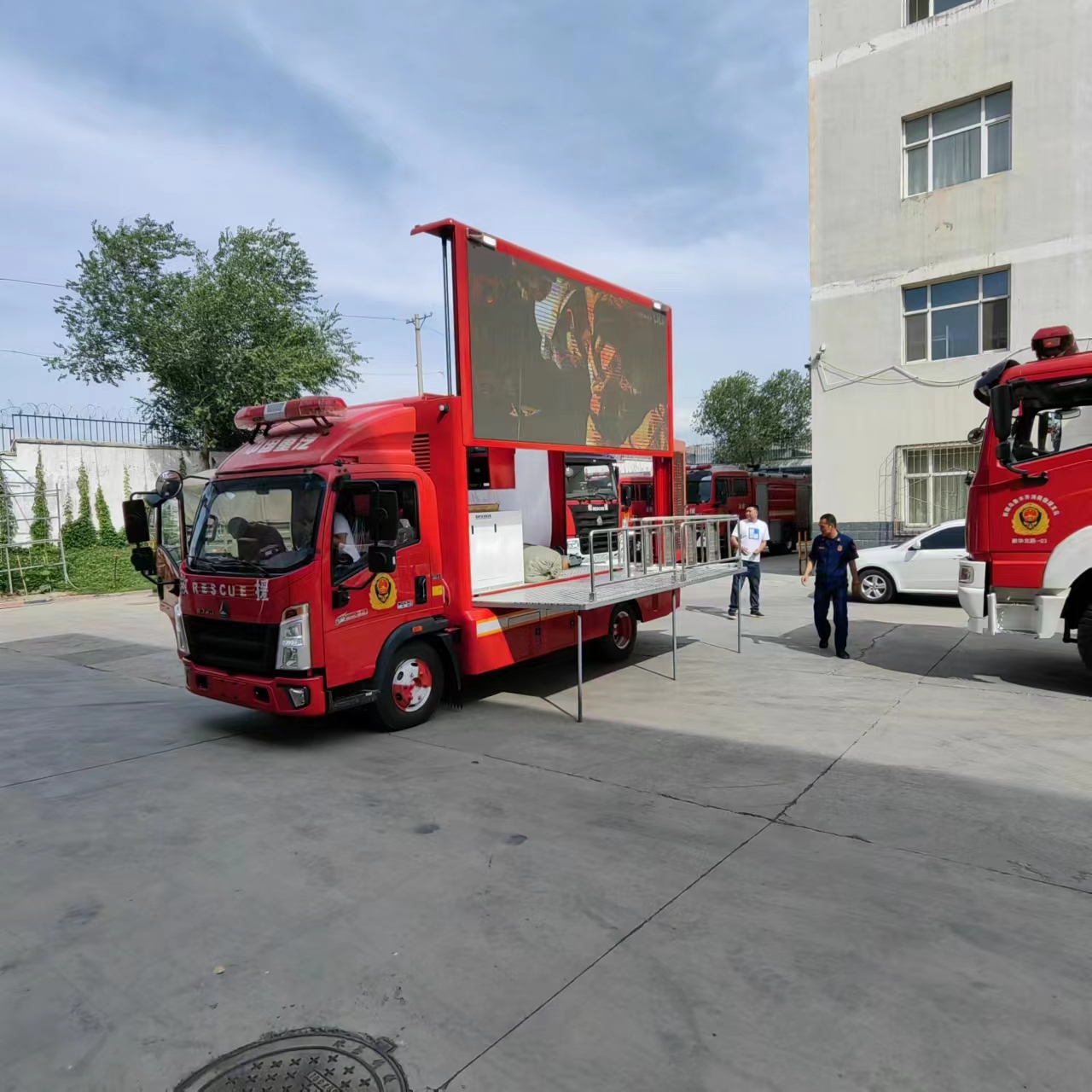

5.7.2 功能：屏幕装有液压举升功能，通过电动控制,配备有限遥控手柄。

5.7.3 举升高度： ≥1600mm。

5.8 平台装置

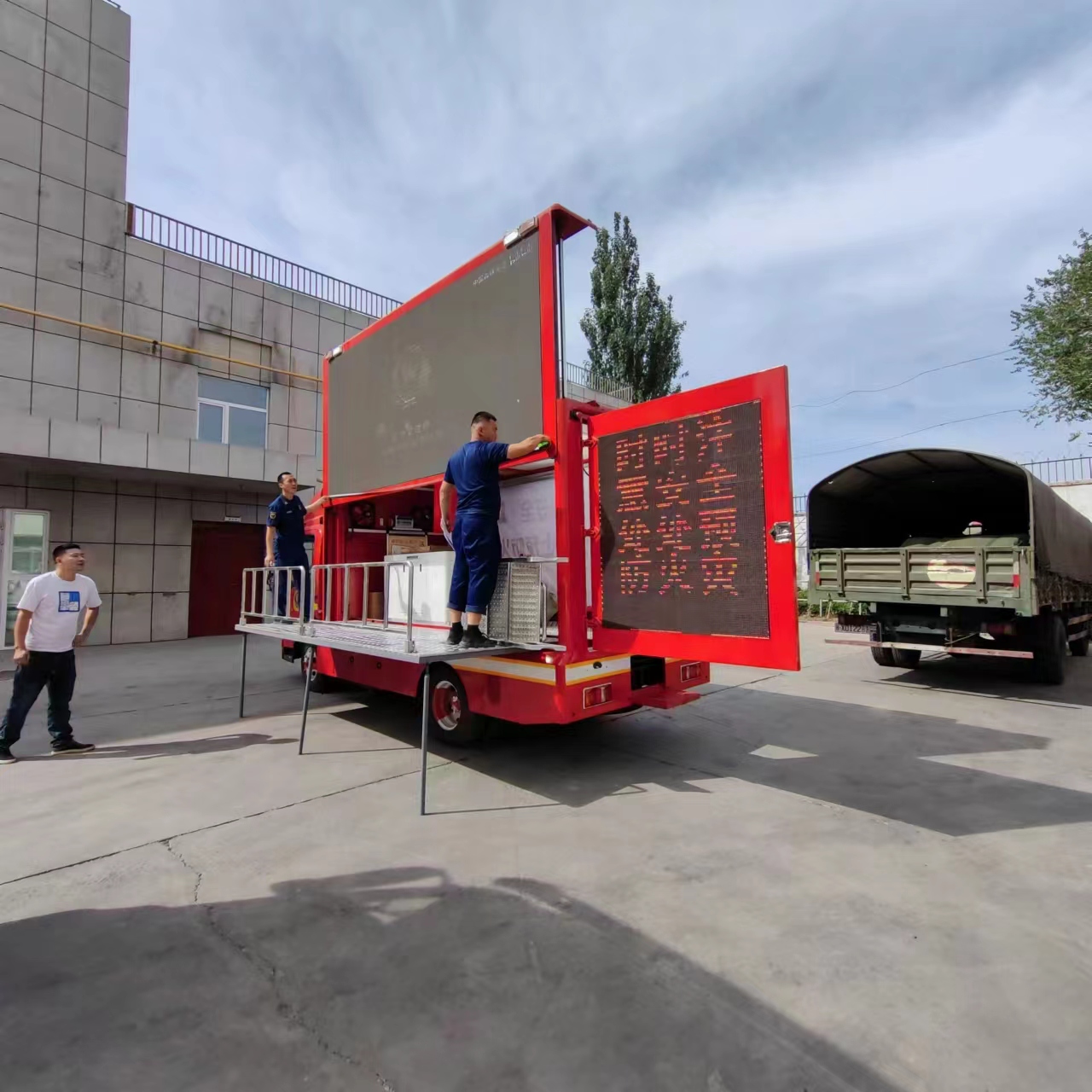

5.8.1 正驾驶侧有液压翻转平台

5.8.2 平台面积： ≥5 ㎡

5.8.3 附件： ≥800mm 高不锈钢护栏， ≥800mm 宽不锈钢爬梯带扶手。

6.1.液压系统

6.1.1 液压系统应安装安全阀等过载保护装置，其调整压力应为系统最高工作压力的 110%。

6.1.2 液压油应能满足油泵正常工作需要，系统内应设置过滤装置。

6.1.4 液压系统的设计安装应符合 GB/T3766 的规定。

6.1.5 液压系统在额定压力下应无渗漏。

6.1.6 液压油的固休污染度限值应符合 QC/T29104 的规定。

6.1.7 电气、气路系统。

6.1.8 广告车应能采用外接电源供电，并具有电源转换装置与漏电保护功能。 采用外接电源供电时，安装到车上接人的为插头，对接的为插座；

当使用发电机、备用电池等系统供电时，外接市电不能跟发电机、备用电池接通，防止市电接人插头带电，形成安全隐患。

6.1.9 广告车用发电机组应符合 GB/T2820.5 的相关要求。整车安装发电机时， 发电机舱要保证通风，发电机应方便加油和检修。

6.1.10 广告车应配备良好的接地系统，其接地电阻不得大于 500，车厢及用电设备均应进行接地保护，由外接电源供电的用电设备均应进行接零保护。

6.1.11 随车电源电缆线的长度应不小于 10m。整车导线应满足负荷要求，具有良好的绝缘性能，并符合 QC/T730 中对导线抗延燃性的要求。

6.1.12 当空气相对湿度为 45%～75%，环境温度为 15℃~35℃时，电气系统各回路对地及相互间的冷态(指电气系统通电前，其各部分的温度与环境之差不超 过 3℃时的状态)绝缘电阻值不得小于 2Ma。

6.1.13 线束应妥善保护，安全固定在不会被划伤、磨损、腐蚀的位置，车辆使用过程中不得出现松动或脱落。

6.1.14 电路系统应设电源总开关，并设置漏电保护设施。

五、规范要求

1.辆符合 GB7956.1、GB7956.2、GB7956.3、GB7956.6、GB7956.12、GB7956.14 《消防车通用技术条件》的规定。

2．辆外观符合 GA39.4-92 的规定。

3．辆外廓尺寸、轴荷及质量应符合 GB1589-2016《汽车、挂车及汽车列车外廓 尺寸、轴荷及质量限值》的规定。

4．辆外部照明和信号装置应符合 GB4785-2007《汽车及挂车外部照明和光信号 装置的安装规定》的规定。

5．辆比功率符合 GB7956.1《消防车第 1 部分：通用技术条件》的规定。

6．辆标记符合 GB7258《机动车安全技术条件》。

7．辆后下防护要求符合 GB11567.1《汽车及挂车外部照明和信号装置的安装规定》。

8．辆颜色符合 GB7258 规定的 GB/T3181《漆膜颜色标准》中 R03 大红色。

9．辆驾驶室后视镜符合 GB15084-2013《机动车辆间接视野装置性能和安装要 求》。

六、随车文件：

底盘使用说明书（ 1 份）

底盘维修手册（1份）

底盘质量保修卡（ 1 份）

底盘合格证（ 1 份）

随车工具清单（ 1 份）

宣传车使用说明书（ 1 份）
