一、底  盘

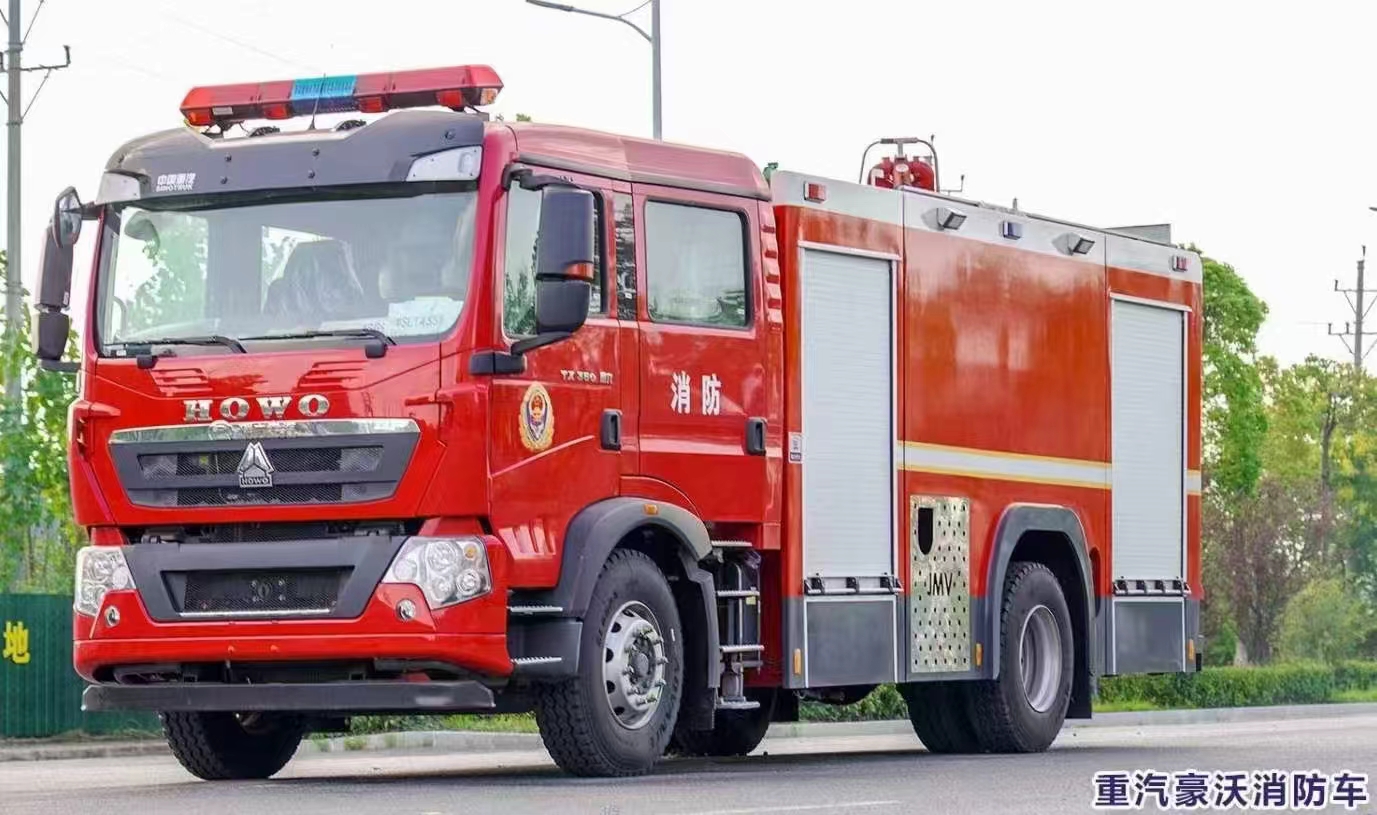

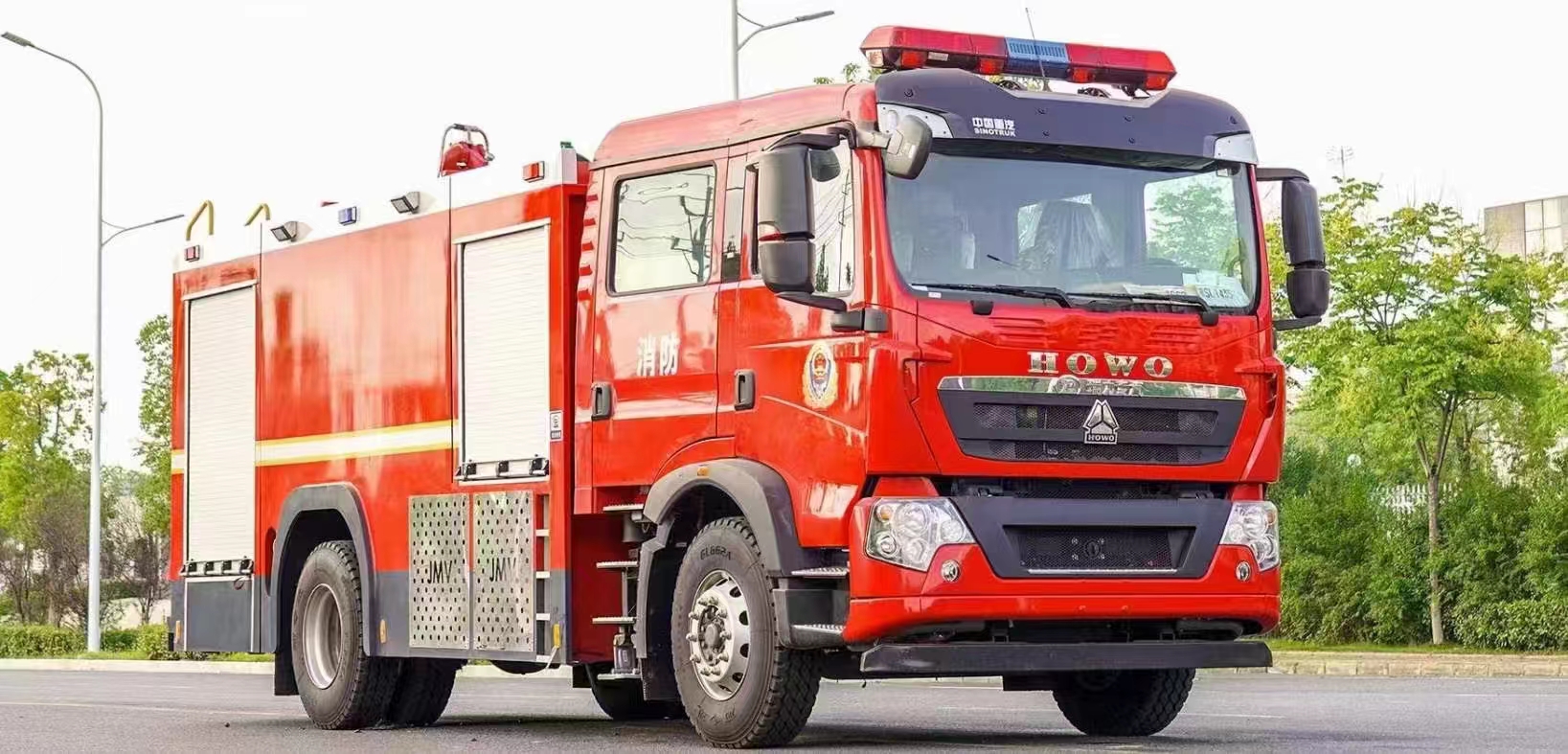

型    号：中国重汽集团济南卡车股份有限公司/ ZZ5207TXFV471GF5

发 动 机：中国重型汽车集团有限公司

型号：MC07.35-60

功    率：257KW

外形尺寸（mm）：长：8360宽：2510 高：3550

驱动型式：后轮驱动

轴    距：4700mm

排放标准：GB3847-2005，GB17691-2018国VI

二、驾驶室

结    构：平头、原装双排座四开门乘员室。

座位设置：前排2人后排4人。

座位前面加装护栏兼扶手。后排座椅设置有供消防队员在奔赴灭火救援途中快速背负空气呼吸器的支架，到达火场后，迅速投入灭火救援行动。

驾驶室结构：安装适应倾翻的液压翻转机构。

驾驶室内设备：除原车设备外，加装取力器控制开关、100W警报器、警灯开关等。

驾驶室外部：驾驶室顶靠前部安装有长排警灯1个。

三、容  罐

容    量：水：6000Kg  ，泡沫2000Kg

材    质：水罐：优质碳钢板，内部防腐处理！

          泡沫罐优质不锈钢

结    构： 框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。

罐顶设快速开启式人孔，方便维修人员进出。罐内设计防止水泵吸水形成旋涡从而影响流量的结构。

罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。

罐体设有1个76mm溢流管，车厢两边各1个76mm注入口，便于其他车辆供水加液之用。

设    备：2个人口孔，带有快速锁紧及开启装置。

2个液位指示器。

2个排污口，带不锈钢球阀。

2个注水口（左右各一）

工艺：焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。

四、消防泵及管路系统

消防泵：CB10/60低压消防泵（上海茸申）

流    量： 60L/s

压    力： 1.0MPa

安装型式： 后置

真空泵：活塞式；

真空泵材质：耐磨、抗腐蚀达到密封要求；

引水时间≤35s，吸深≥7m。

最大真空度：≥85kPa；

管路系统

吸水管路：水泵设有Φ150mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ150mm蝶阀的进水口，用于与水罐相连接。

出水管路：

   车顶设置1个Φ100mm出水消防炮管路及控制阀，采用挠性接头；

泵房左右两侧各设置1个Φ80mm和1个Φ65mm手动球阀控制的出水口。

注水管路：泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀；

车厢左右两侧设有2个Φ65mm注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及控制阀。

五、消防炮

型    号：PL8/48型泡沫消防炮（威斯特）

流    量：60（1/s）

射    程：水≥60m

压    力：1.0MPa

位  置：位于水罐顶部。

控  制：采用手动控制，带锁止机构，方便操作。

六、取力器

型    式：全功率夹心取力器

冷却方式：强制式水冷

润滑方式：飞溅式油润滑

操纵方式：驾驶室内仪表盘处操作挂取力器，取力器结合方便平稳，无异响。
