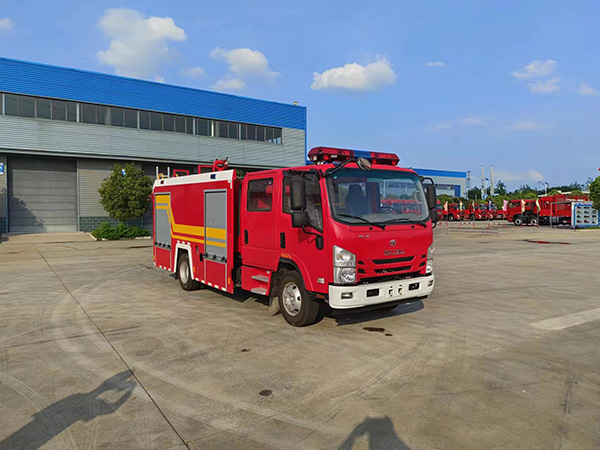

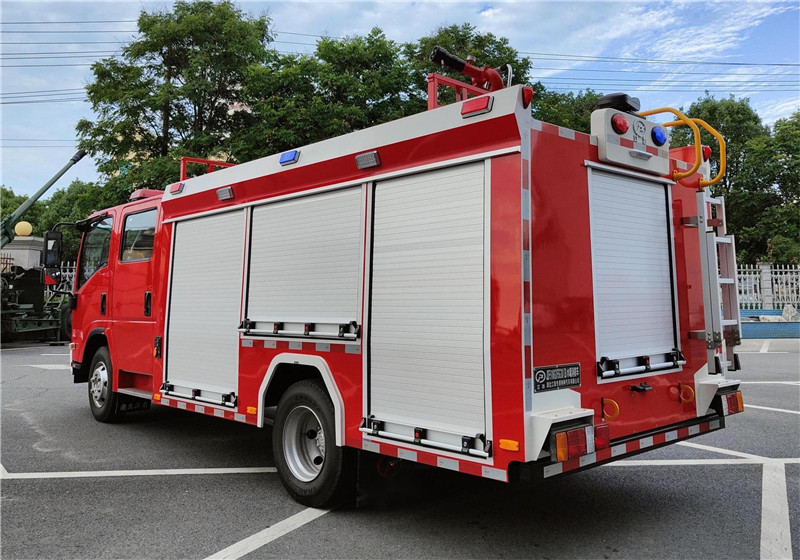

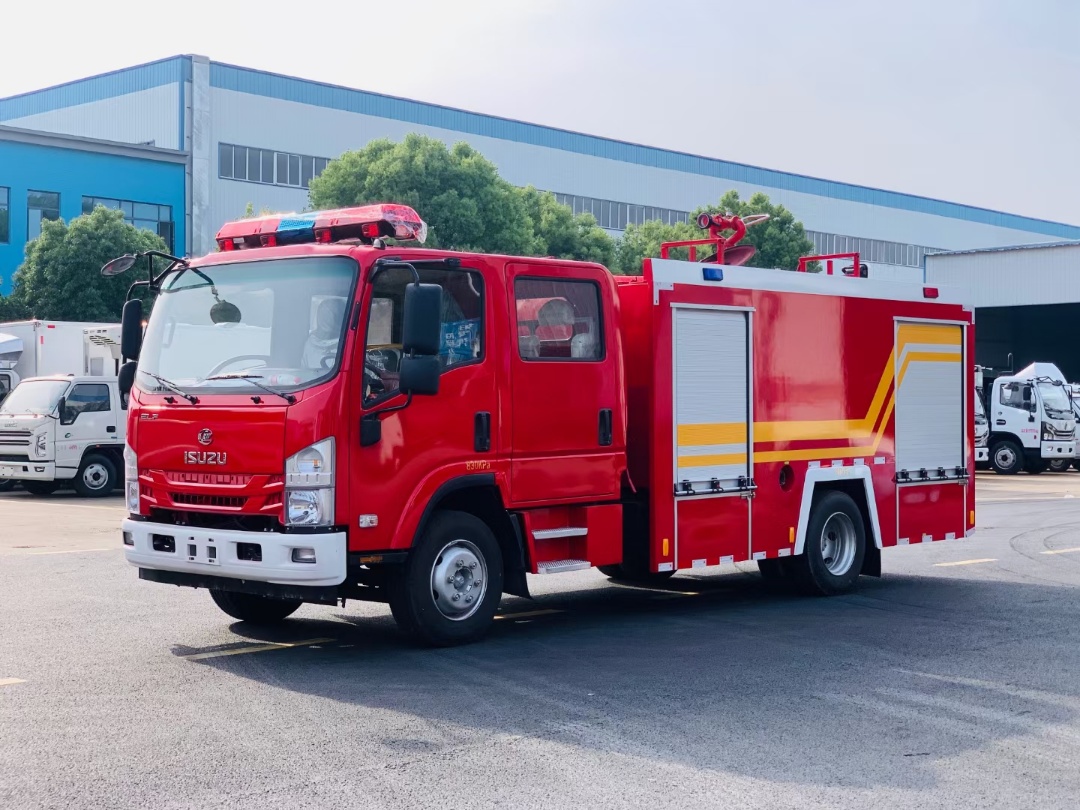

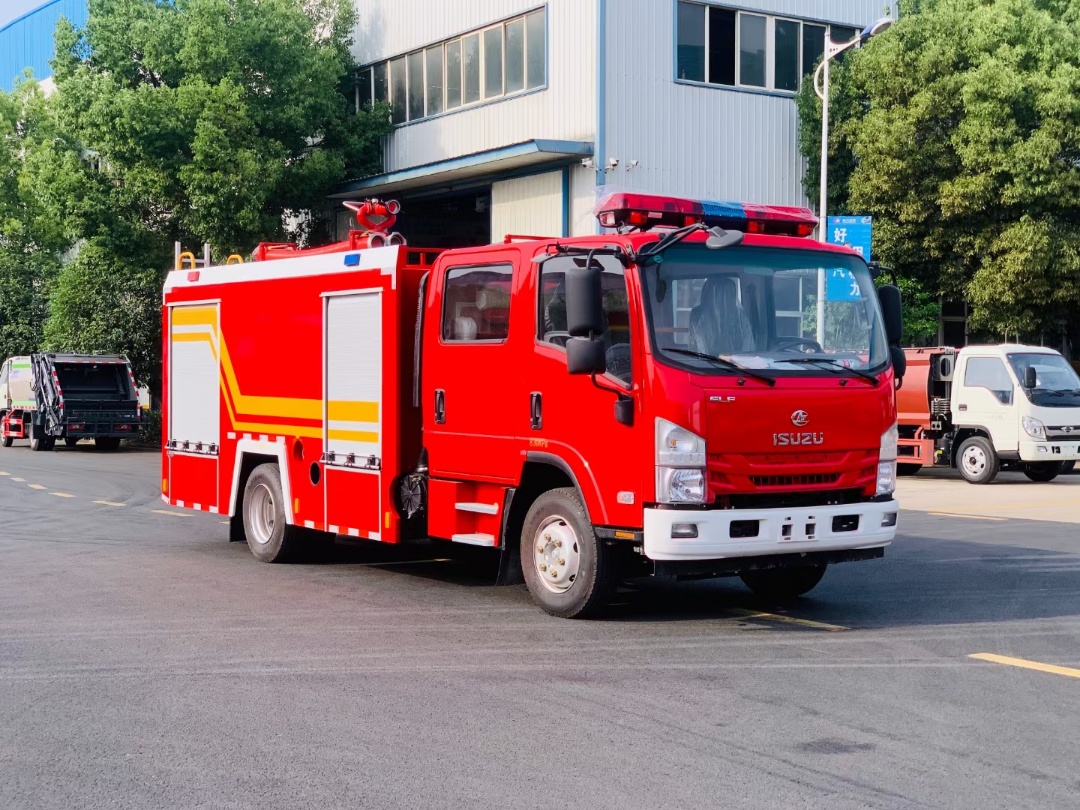

五十铃3.5吨水罐消防车 CLW5100GXFSG35/QL型水罐消防车

一、底  盘

型    号：庆铃汽车股份有限公司/ QL1110ANKAY

发 动 机：庆铃五十铃（重庆）发动机有限公司

型号：4HK1-TCG61

功率：139kW

驱动型式：后轮驱动

轴    距：3815mm

排放标准：GB3847-2005，GB17691-2018国六

二、驾驶室

结    构：平头、双排座四开门乘员室，全钢框架焊接结构。

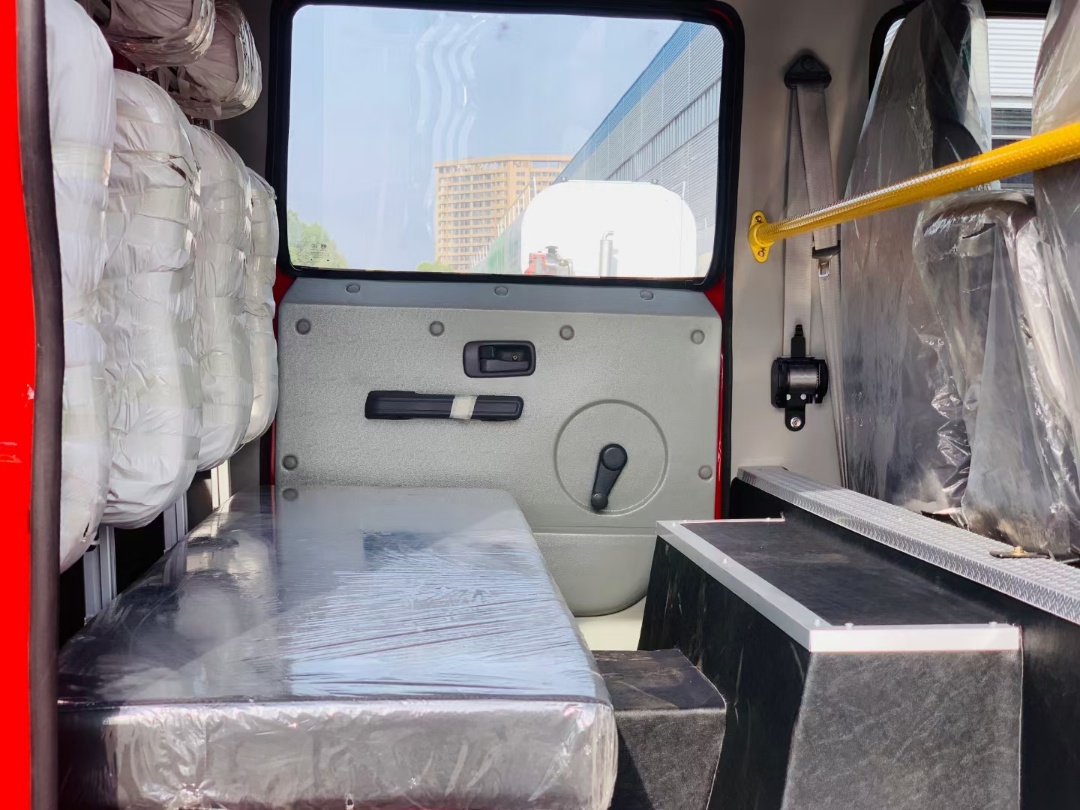

座位设置：前排3人后排3人，后排座位靠背设置3具空气呼吸器专用靠背托架及固定夹具并设有避震防护装置。

座位前面加装护栏兼扶手。消防队员在奔赴灭火救援途中快速背负空气呼吸器，到达火场后，迅速投入灭火救援行动。

驾驶室结构：安装适应倾翻的液压翻转机构，装有防回落安全装置。

驾驶室内设备：除原车设备外，加装取力器控制开关、100W警报器、警灯开关等。

驾驶室外部：驾驶室顶靠前部安装有长排警灯1个。

三、容  罐

容    量：水：3550Kg

材    质： 水罐：优质钢板，经高科技防腐处理

结    构： 框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。

罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。

罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。

罐体设有1个76mm溢流管，车厢两边各1个76mm注入口，便于其他车辆供水加液之用。

设    备：1个人口孔，带有快速锁紧及开启装置。

1个液位指示器。

1个排污口，带不锈钢球阀。

2个注水口（左右各一）

工艺：焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。

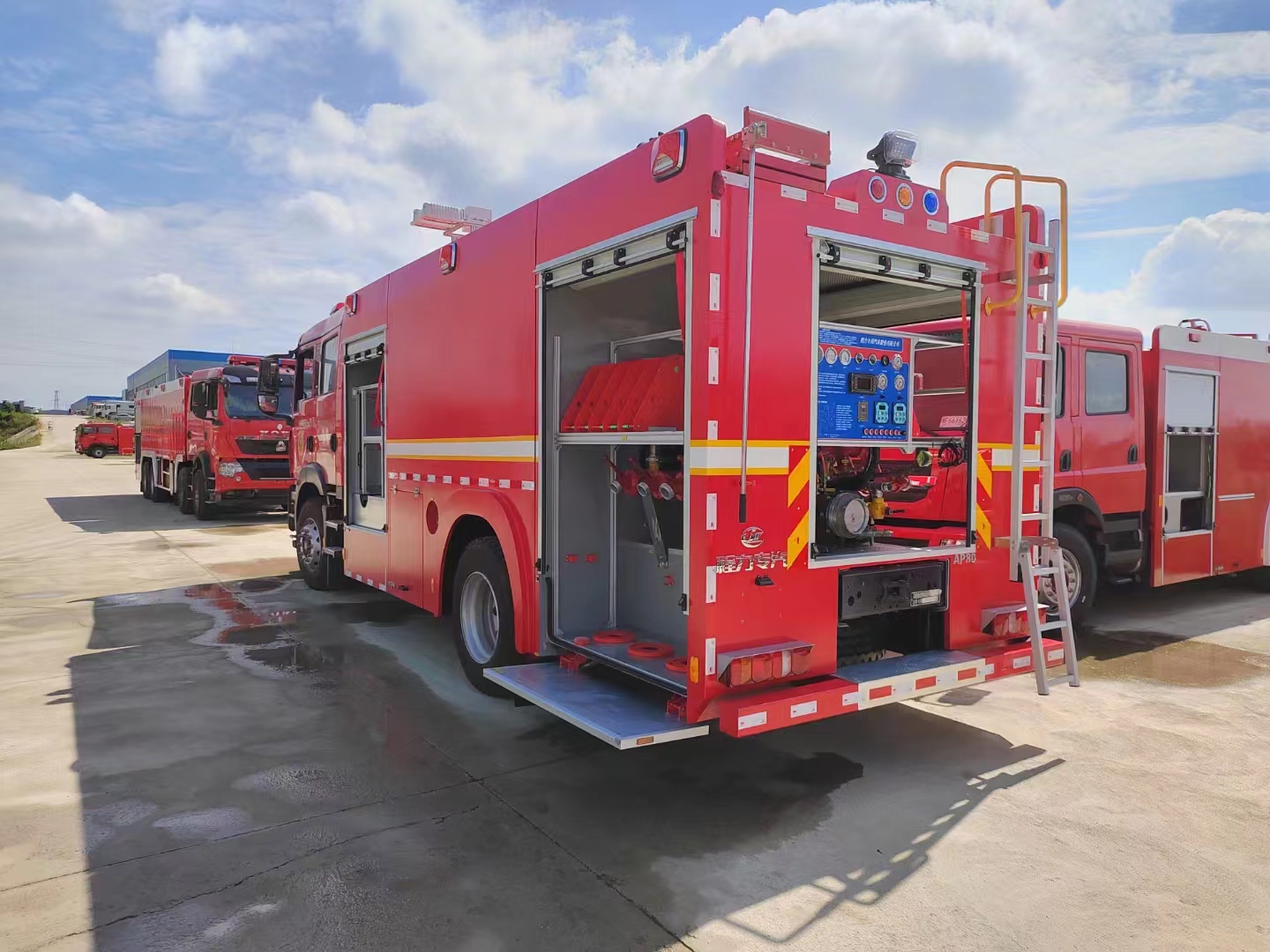

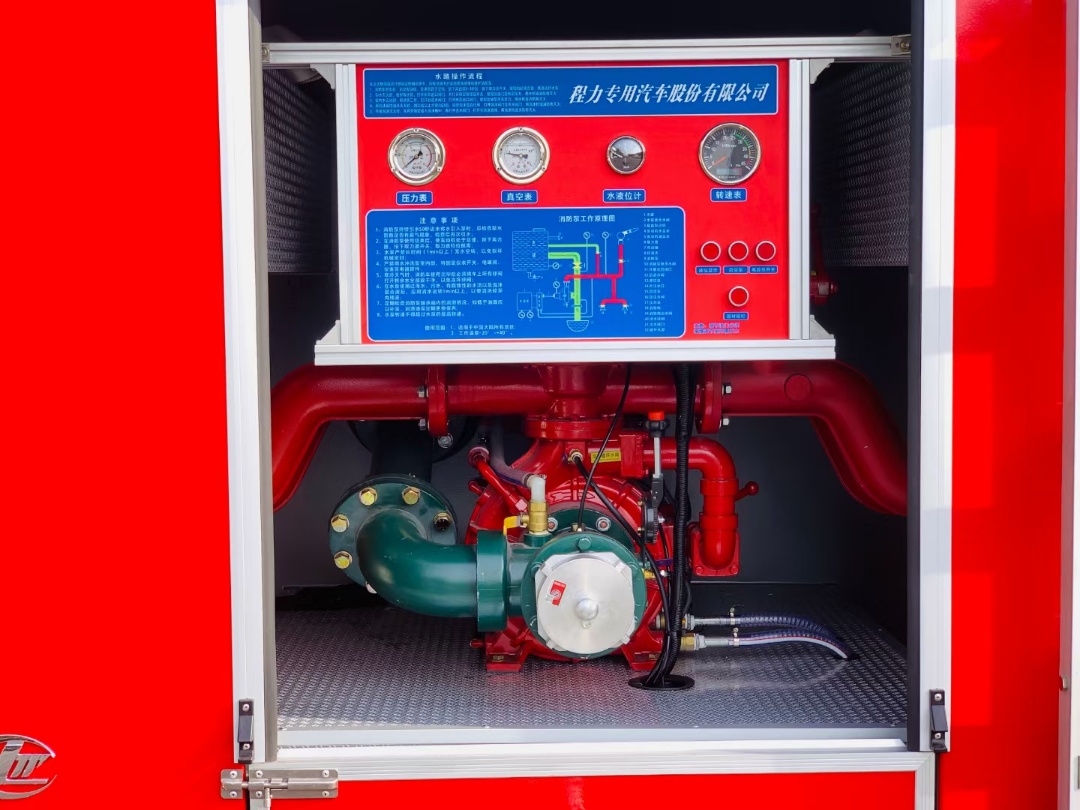

四、消防泵及管路系统

消防泵：CB10/30消防泵（上海茸申）

流    量： 30L/s

压    力： 1.0MPa

安装型式： 后置

真空泵：活塞式；

真空泵材质：耐磨、抗腐蚀达到密封要求；

引水时间≤35s，吸深≥7m。

最大真空度：≥85kPa；

管路系统

吸水管路：水泵设有Φ100mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ100mm蝶阀的进水口，用于与水罐相连接。

出水管路：

   车顶设置1个Φ76mm出水消防炮管路及控制阀，采用挠性接头；

泵房左右两侧各设置1个Φ80mm手动球阀控制的出水口。

注水管路：泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀；

车厢左右两侧各有1个Φ65mm注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及控制阀。

五、消防炮

型    号：PS10-50W-D型消防炮（章丘）

流    量：30（1/s）

射    程：水≥50m

压    力：1.0MPa

位  置：位于水罐顶部。

控  制：采用手动控制，带锁止机构，方便操作。
