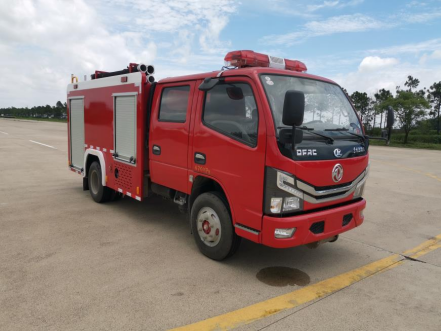

2.5方东风小多利卡水罐消防车

东风3308轴距2.5吨水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载水 2.5 方，水罐体材质为优质碳钢板，罐体内部做防腐处理。该车装备 CB10/20 消防泵， PS/20消防炮。

型   号： CB10/20 常压消防泵

流    量： 20L/s

压    力： 1.0Mpa

最大吸深： 7m

引水时间： ≤35s

真空泵形式：活塞式

安装形式：后置式

管路系统

罐体管路材质为优质无缝钢管， 通过法兰与各部件连接。

吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。

出水管路：两侧各1个出水口；通过罐到罐顶部有1个直径≥89mm的水炮管路；

注水管路：2 个Φ65 管路（外注水） 位于泵房内左右两侧；

1 个 Φ65 罐注水管路， 可通过消防泵直接向罐内注水；

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。
